    讯维8系列分量视频矩阵切换器

    • 商品编号:201505251450541282495504
    • 折扣价:
    • 人 气:已有 人关注
    • 品 牌:
    • 用户评分:(0人评)
    请选择您要的商品信息
      购买数量: - +(库存量:1000

      宝贝已成功添加到购物车

      购物车共种宝贝合计:

      去购物车结算 继续购物

      电话:010-50951355 传真:010-50951352  邮箱:sales@souvr.com
      手机:13811546370 / 13720091697 / 13720096040 / 13811548270 / 13811981522
         18600440988 /13810279720 /13581546145
       点击查看区域负责人电话

      • 商品详情

      • 商品参数

      • 相关商品

      • 购买咨询

      ::产品概述::


      8路分量视频矩阵

      讯维8系列分量视频矩阵切换器,是讯维专为三分量(YUV)视频信号的显示切换而设计的高性能智能矩阵开关设备,接口为BNC 接口,用于将多路三分量视频输入信号切换到多路三分量视频输出通道中的任一通道上,主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合。最大支持8x8路分量信号,音频可选配。


      特性

      • 通过拼接按钮控制,可实现拼接功能;(可选配);
      • 实现自动增益技术, 带有断电现场保护功能;
      • 自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道;
      • 提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用;
      • 可以通过矩阵控制服务器IP地址对矩阵进行控制;
      • 支持面板控制、遥控控制、串口多种控制方式;
      • 面板、遥控器锁定功能;
      • 恢复设备出厂设置;
      • 前面板LCD状态显示;
      • LCD屏幕保护功能;
      • 蜂鸣器开关设置;
      • 安装快捷,操作简单。


      产品介绍

      分量视频矩阵切换器是专为三分量(YUV)视频信号的显示切换而设计的高性能智能矩阵开关设备,接口为BNC接口,用于将多路三分量视频输入信号切换到多路三分量视频输出通道中的任一通道上,主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合,音频可选配。


      产品优势

      分量矩阵实现自动增益技术, 带有断电现场保护功能;同时自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道,可提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用。通过软件能够实现图像拼接功能(选配),具有手动、遥控、软件等多种控制方式。

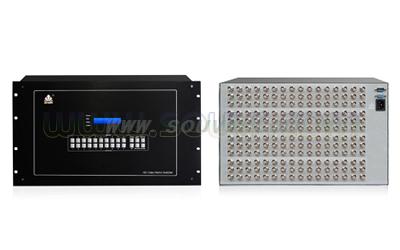

      分量接口设计

      接口采用3BNC分量接口设计,有效降低各路信号间的干扰,同时方便信号连接与维护。

      自动轮循功能

      自带轮巡功能,可根据用户需求进行轮循切换 ,用户可设置轮巡开关、轮巡时间与轮巡通道等参数,满足您的各种显示需求。

      预案保存调用

      提供最多32个用户自定义的输出通道配置方案,并可随时对方案进行储存与调用,一键切换到您所保存的显示状态。

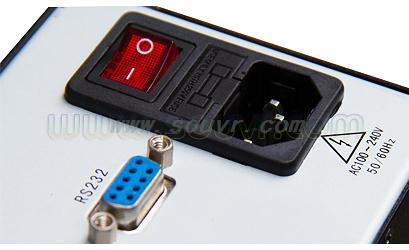

      断电现场保护

      自带缓存功能,自动储存断电前的显示状态,开机时自动切换到断电前的显示状态,保证数据不丢失。

      图像拼接(选配)

      可嵌入拼接屏协议,输出图像可进行拼接显示,实现矩阵和拼接两大功能二合一,方便用户操作与维护。

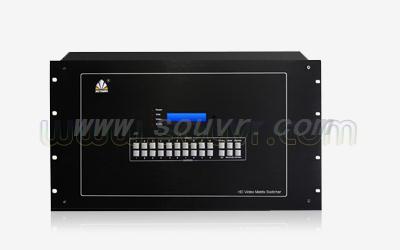

      多种管理方式

      提供面板管理、遥控器管理、计算机软件管理(串口)等多种管理方式。

      产品型号

      型号 规格
      XW-YB0802 输入:8路, 输出:2路 ,机箱:2U
      XW-YB0804 输入:8路, 输出:4路 ,机箱:2U
      XW-YB0808 输入:8路, 输出:8路 ,机箱:2U
      XW-YB0802A 输入:8路, 输出:2路 ,音频输入:8路,音频输出:2路,机箱:2U
      XW-YB0804A 输入:8路, 输出:4路 ,音频输入:8路,音频输出:4路,机箱:2U
      XW-YB0808A 输入:8路, 输出:8路 ,音频输入:8路,音频输出:8路,机箱:2U


      ::应用范围::

      应用于广播电视工程,多媒体会议厅,大屏幕显示工程,电视教学,指挥控制中心等场合。


      ::技术特征::

      • 通过拼接按钮控制,可实现拼接功能;(可选配);
      • 实现自动增益技术, 带有断电现场保护功能;
      • 自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道;
      • 提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用;
      • 可以通过矩阵控制服务器IP地址对矩阵进行控制;
      • 支持面板控制、遥控控制、串口多种控制方式;
      • 面板、遥控器锁定功能;
      • 恢复设备出厂设置;
      • 前面板LCD状态显示;
      • LCD屏幕保护功能;
      • 蜂鸣器开关设置;
      • 安装快捷,操作简单。


      ::产品规格::

      技术参数
      带宽(速率) 350Mhz(-3db)满载
      亮色度干扰 -55dB@5Mhz
      微分相位 0.05o(RL=150Ω)
      微分增益 0.05%(RL=150Ω)
      最大传播延时 5ns(±1)
      切换速度 ≤180ns
      视频信号
      信号类型 三分量视频
      接口 RCA、BNC
      最小电平 0.5Vp-p
      最大电平 1.0Vp-p
      阻抗 75Ω
      回波损耗

      -30db@5MHz

      音频信号
      信号类型 立体声,非平衡
      接口 RCA、凤凰端子
      增率 0 dB
      频率响应 20 Hz ~ 20 kHz
      总谐波失真+噪声 0.05% @ 1 kHz (额定电压下)
      共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz
      阻抗 >10KΩ
      最大电平 +19.5dBu
      直流补偿 最大5mV
      控制类型
      控制方式 面板、遥控、软件
      面板按键 触点
      控制接口 RS-232(DB9)
      波特率与协议波特率 9600
      数据位 8位
      停止位 1位,无奇偶校验位
      串行控制口结构 2=TX,3=RX,5=GND
      产品规格
      电 源 100VAC ~ 240VAC, 50/60 Hz
      存储环境温度 -20°C ~ +60°C
      工作温度 0℃-50℃
      相对环境湿度 5%~ 75%
      产品尺寸 2U
